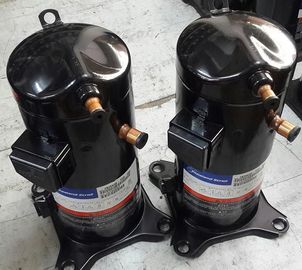

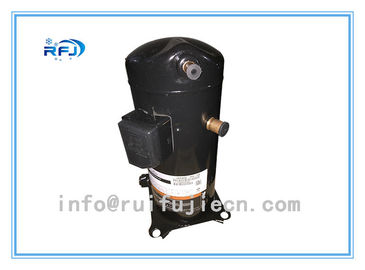

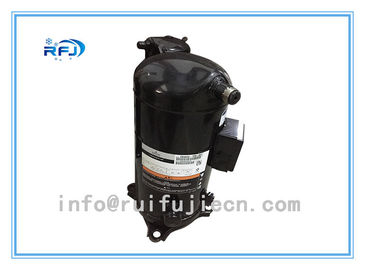

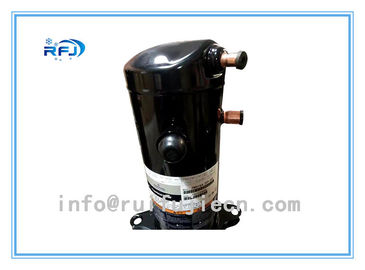

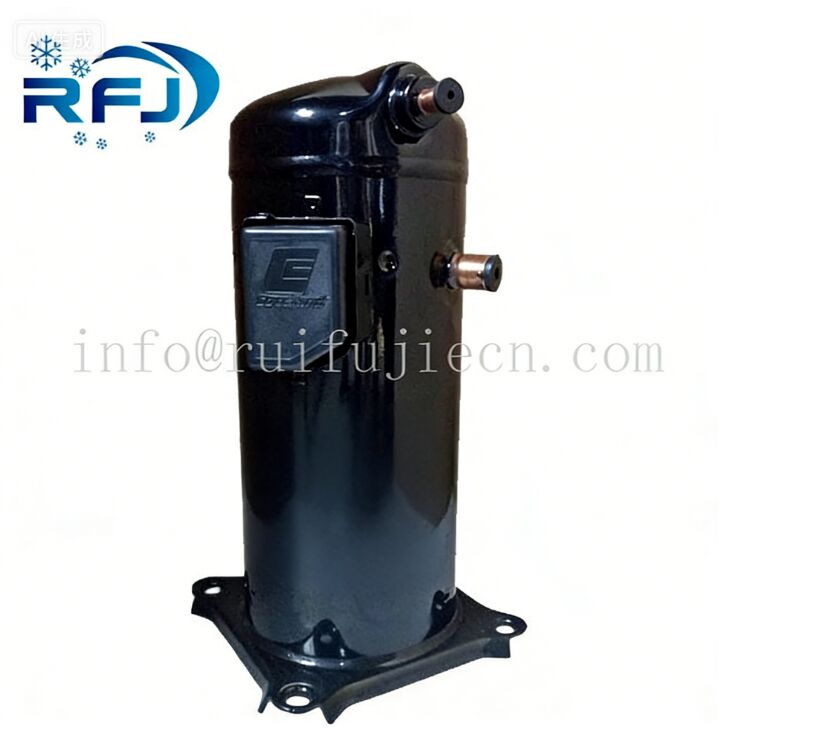

黒い空気Conditoningスクロール圧縮機5HP Copeland ZB38KQE-PFJ-551

Name: 黒い空気Conditoningスクロール圧縮機5HP Copeland ZB38KQE-PFJ-551
Brand: Shenzhen Ruifujie Technology Co., Ltd.
SKU: ZB38KQE- PFJ -551
Price: 253.00 USD
Availability: InStock

ブランド名:	Copeland
モデル番号:	ZB38KQE- PFJ -551
Moq:	1pcs
価格:	discussed
配達時間:	支払を受け取った後 7-10 仕事日
支払条件:	L/C、T/T、ウェスタンユニオン

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

CE/UL

ピストンタイプ:

スクロール

電源:

ACパワー

ドライブモード:

電気

構成:

固定式

温度:

中高温

電圧:

1相 / 220V-230V

保証:

1年

冷媒:

R134/R404/R407/R507

繋がり:

ローラトック

北西:

38kg

色:

黒

アプリケーション:

冷凍部品

総重量:

41kg

l*w*h:

242*242*457

HP:

5馬力

パッケージの詳細:

1 つのパレットの木の場合か 12 単位

供給の能力:

1 ヶ月あたりの 5,000pcs

ハイライト:

copeland AC圧縮機

copeland a.c.の圧縮機

製品説明

5HP ブラックエマーソンコープランド ZB38KQE-PFJ-551 エアコンスクロールコンプレッサー

製品説明

中温冷凍用途向けの ZB Copeland スクロールコンプレッサー

製品の特徴

オイルサイトグラス
オイル充填/排出用のシュレーダー接続
単一コンプレッサーの動作用にソフトな取り付けゴムが付属しています (複数のコンプレッサー [パック] の取り付けにはハードな取り付けが必要です)
内部モーター保護。

※冷媒：R404/R22 50Hz/60Hz

*中温/高温

*広い動作範囲

*高速温度プルダウン機能

*軽量かつコンパクト

*Copeland Scroll Digital® テクノロジーによるシンプルで無段階の容量変調

タイプ: 密閉スクロールコンプレッサー

プロデューサー: コープランド

シリーズ: ZB

ブランド：	コープランド
繋がり：	ロタロック
寸法1 (mm):	438
モデル番号:	ZB38KQE PFJ551
保証：	1年
装飾パネルを含む奥行き (mm):	242
変位CC:	14,4
電源:	220-230V/1ph/50Hz
電気定格:	32
冷媒：	承認された冷媒については、Copeland の文献を参照してください。
チューブ接続サイズ(mm):	-
バルブ接続:	7/8
装飾パネルを含む幅 (mm):	242
適用温度 (C):	-
適用温度 (C):	-

タイプ: 密閉スクロールコンプレッサー

プロデューサー: コープランド

シリーズ: ZB

モデル: ZB38KQE-PFJ-551

技術データ


変位[m3/h]:	14,4
音響パワー[dBA]:	72
音圧レベル[dB]:	61
正味重量[kg]:	37,4
オイルチャージ[dm3]:	1,9
最大高圧[バー]:	28.8
最大静止圧力[バー]:	21
最低ローサイド温度[℃]:	-35
最大ローサイド温度[℃]:	50
PEDカテゴリー:	1

電気データ


電源[V/~/Hz]:	220-240V/1/50Hz
ロックされたローター電流[A]:	142
最大。動作電流[A]:	32,3
巻線抵抗[Ω]:	0,4

接続

		インチ
吸引ロトロックバルブ接続:		1 1/4"
排出ロトロックバルブ接続:		1"
付属のスリーブを使用した吸引接続:		7/8"
付属のスリーブを使用した排出接続:		1/2"

冷却能力[kW】

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	3.75	4.72	5.92	7.36	9.04	10.96	13.11	-	-	-	-
15	3.44	4.40	5.58	7.00	8.66	10.54	12.66	2月15日	-	-	-
20	3.14	4.07	5.22	6.61	8.22	10.06	12.14	14.44	16.98	-	-
25	2.86	3.74	4.85	6.18	7.73	9.52	11.53	13.77	16.24	18.94	-
30	2.62	3.43	4.47	5.73	7.21	8.92	10.85	13.01	15.40	18.01	20.85
35	2.41	3.15	4.10	5.28	6.67	8.29	10.12	12.18	14.46	16.97	19.70
40	2.26	2.90	3.75	4.82	6.11	7.62	9.34	11.29	13.45	15.84	18.45
45	-	-	3.43	4.38	5.55	6.93	8.53	10.34	12.38	14.62	9月17日
50	-	-	-	3.97	5.00	6.24	7.69	9.36	11.24	13.33	15.64
55	-	-	-	-	4.46	5.54	6.84	8.34	10.05	11.98	14.12
60	-	-	-	-	-	4.86	5.98	7.30	8.83	10.57	12.52

電源入力[kW】

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	1.96	2.00	2.03	2.07	2.11	2.18	2.28	-	-	-	-
15	2.15	2.20	2.23	2.26	2.30	2.35	2.43	2.55	-	-	-
20	2.36	2.42	2.45	2.49	2.52	2.56	2.63	2.72	2.85	-	-
25	2.59	2.66	2.70	2.74	2.77	2.81	2.86	2.93	3.04	3.19	-
30	2.83	2.92	2.98	3.02	3.05	3.09	3.13	3.19	3.27	3.40	3.57
35	3.10	3.21	3.28	3.33	3.37	3.40	3.44	3.49	3.56	3.66	3.81
40	3.39	3.52	3.61	3.67	3.72	3.75	3.79	3.83	3.89	3.98	4.10
45	-	-	3.96	4.04	4.10	4.14	4.18	4.22	4.27	4.34	4.45
50	-	-	-	4.45	4.52	4.57	4.61	4.65	4.70	4.76	4.85
55	-	-	-	-	4.97	5.03	5.08	5.13	5.17	5.23	5.30
60	-	-	-	-	-	5.54	5.60	5.65	5.69	5.75	5.82

現在[A】

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	11.89	11.99	12.06	12.13	12.25	12.47	12.81	-	-	-	-
15	12.46	12.60	12.69	12.76	12.86	2月13日	13.30	13.72	-	-	-
20	13.10	13.31	13.43	13.52	13.61	13.74	13.96	14.30	14.80	-	-
25	13.84	14.12	14.29	14.41	14.50	14.62	14.79	7月15日	15.49	9月16日	-
30	14.67	4月15日	15.28	15.43	15.55	15.66	15.81	4月16日	16.39	16.89	17.60
35	15.60	6月16日	16.38	16.60	16.74	16.87	17.01	17.20	17.49	17.92	18.52
40	16.63	17.21	17.62	17.91	18.10	18.25	18.39	18.56	18.81	19.17	19.69
45	-	-	18.99	19.36	19.62	19.81	19.96	20.13	20.35	20.66	10月21日
50	-	-	-	20.97	21:30	21.54	21.73	21.91	11月22日	22.38	22.76
55	-	-	-	-	23.15	23.46	23.70	23.89	10月24日	24.35	24.68
60	-	-	-	-	-	25.57	25.86	10月26日	26.31	26.55	26.86

質量流量[kg/h】

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	71.90	94.52	120.74	151.03	185.83	225.61	270.81	-	-	-	-
15	70.15	92.49	118.83	149.62	185.31	226.36	273.23	326.37	-	-	-
20	68.30	90.07	116.22	147.21	183.50	225.53	273.76	328.65	390.65	-	-
25	66.58	87.48	113.15	144.04	180.62	223.33	272.63	328.98	392.82	464.62	-
30	65.23	84.95	109.84	140.34	176.90	220.00	270.07	327.57	392.96	466.69	549.21
35	64.46	82.71	106.52	136.32	172.58	215.76	266.30	324.66	391.29	466.65	551.20
40	64.50	80.99	103.41	132.23	167.88	210.84	261.55	320.47	388.05	464.75	551.02
45	-	-	100.76	128.28	163.03	205.48	256.06	315.24	383.46	461.20	548.89
50	-	-	-	124.71	158.26	199.89	250.04	309.18	377.76	456.23	545.05
55	-	-	-	-	153.80	194.31	243.74	302.54	371.17	450.08	539.72
60	-	-	-	-	-	188.97	237.37	295.54	363.92	442.96	533.13

警官[W/W】

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	1.92	2.36	2.92	3.56	4.28	5.02	5.75	-	-	-	-
15	1.60	2.00	2.50	3.10	3.76	4.48	5.21	5.90	-	-	-
20	1.33	1.68	2.13	2.66	3.26	3.93	4.62	5.32	5.97	-	-
25	1.11	1.41	1.79	2.26	2.79	3.39	4.04	4.70	5.35	5.94	-
30	0.92	1.18	1.50	1.90	2.36	2.89	3.47	4.08	4.70	5.30	5.84
35	0.78	0.98	1.25	1.58	1.98	2.44	2.94	3.49	4.06	4.63	5.17
40	0.67	0.82	1.04	1.31	1.64	2.03	2.47	2.95	3.46	3.98	4.50
45	-	-	0.87	1.08	1.35	1.67	2.04	2.45	2.90	3.37	3.84
50	-	-	-	0.89	1.11	1.37	1.67	2.01	2.39	2.80	3.23
55	-	-	-	-	0.90	1.10	1.35	1.63	1.94	2.29	2.66
60	-	-	-	-	-	0.88	1.07	1.29	1.55	1.84	2.15

適用範囲


		最高蒸発温度
		吸入ガス温度25℃
		10Kガスオーバーヒート

動作条件：吸入ガス温度20℃、0Kサブクール

t_c- 凝縮温度[℃】

t_e- 蒸発温度[℃】

さらに多くの ZB コンプレッサーを供給可能

モデル	仕様	ZRシリーズとの比較
ZB15KQ-PFJ-524	2馬力溶接 R22	ZB15=ZR24
ZB15KQ-TFD-524	2馬力溶接 R22
ZB15KQE-PFJ-524	2馬力溶接 R404a
ZB15KQE-TFD-524	2馬力溶接 R404a

ZB19KQ-PFJ-524	2.3馬力溶接 R22	ZB19=ZR28
ZB19KQ-TFD-524	2.3馬力溶接 R22
ZB19KQE-PFJ-524	2.3馬力溶接 R404a
ZB19KQE-TFD-524	2.3馬力溶接 R404a

ZB21KQ-PFJ-524	3馬力溶接 R22	ZB21=ZR36
ZB21KQ-TFD-524	3馬力溶接 R22
ZB21KQE-PFJ-524	3馬力溶接 R404a
ZB21KQE-TFD-524	3馬力溶接 R404a

ZB26KQ-PFJ-524	3.5HP 溶接 R22	ZB26=ZR42
ZB26KQ-TFD-524	3.5HP 溶接 R22
ZB26KQE-PFJ-524	3.5HP 溶接 R404a
ZB26KQE-TFD-524	3.5HP 溶接 R404a

ZB30KQ-TFD-524	4馬力溶接 R22	ZB30=ZR49
ZB30KQE-TFD-524	4馬力溶接 R404a	ZB30=ZR49

ZB38KQ-TFD-524	5馬力溶接 R22	ZB38=ZR61
ZB38KQE-TFD-524	5馬力溶接 R404a	ZB38=ZR61

ZB45KQ-TFD-524	6馬力溶接 R22	ZB45=ZR72
ZB45KQE-TFD-524	6馬力溶接 R404a	ZB45=ZR72

ZB58KQ-TFD-523	8HP ネジ R22	ZB58=ZR91
ZB58KQ-TFD-524	8馬力溶接 R22
ZB58KQE-TFD-523	8HP ネジ R404a
ZB58KQE-TFD-524	8馬力溶接 R404a

ZB66KQ-TFD-523	9HP ネジ R22	ZB66=ZR108
ZB66KQ-TFD-524	9HP 溶接 R22
ZB66KQE-TFD-523	9HP ネジ R404a
ZB66KQE-TFD-524	9HP 溶接 R404a

ZB76KQ-TFD-523	10HP ネジ R22	ZB76=ZR125
ZB76KQ-TFD-524	10馬力溶接 R22
ZB76KQE-TFD-523	10HP ネジ R404a
ZB76KQE-TFD-524	10馬力溶接 R404a

ZB88KQ-TFD-523	12HP スクリュー R22	ZB88=ZR144
ZB88KQ-TFD-524	12HP 溶接 R404a	ZB88=ZR144

ZB92KC-TWD-551	13HP スクリュー R22	ZB92=ZR16
ZB92KC-TWD-550	13HP 溶接 R22
ZB92KCE-TWD-551	13HP ネジ R404a
ZB92KCE-TWD-550	13HP 溶接 R404a

ZB11MC-TWD-551	15HP スクリュー R22	ZB11=ZR19
ZB11MC-TWD-550	15HP 溶接 R22
ZB11MCE-TWD-551	15HP ネジ R404a
ZB11MCE-TWD-550	15HP 溶接 R404a

ZB シリーズエアコン用エマソンコープランドスクロールコンプレッサー
モデル	ZB66KQ ZB66KQE	ZB76KQ ZB76KQE	ZB88KQ	ZB95KQ	ZB114KQ
モーターの種類	TFD
公称出力(HP)	9	10	12	13	15
排水量(m3/h)	25.7	28.8	33.2	36.4	43.4
始動電流(LRA)(アンプ)
TFD	100～111	110~118	110~118	140	174
PFJ
定格負荷電流(RLA)(アンプ)
TFD	17.3	19.2	22.1	22.1	27.1
PFJ
最大。動作電流(MCC)(アンプ)
TFD	24.2	26.9	31	31	38
PFJ
クランクケースヒーター電力(W)	90
アダプター外径(インチ)
吐出サイズ	7/8	7/8	7/8	7/8	7/8
吸引サイズ	1 3/8	1 3/8	1 3/8	1 3/8	1 3/8
寸法(mm.)
長さ(L)
幅(W)	284	284	284	285	285
高さ(H)	546	546	546	552	553
ソール角（絞り）	190X190 (8.5)
オイルチャージ(L)	3.25	3.25	3.25	3.3	3.3
重量(kg)
正味重量	59	62	62	62	63
総重量	62	65	65	65	66

ZB シリーズエアコン用エマソンコープランドスクロールコンプレッサー
モデル	ZB15KQ ZB15KQE	ZB19KQ ZB19KQE	ZB21KQ ZB21KQE	ZB26KQ ZB26KQE	ZB29KQ ZB29KQE	ZB38KQ ZB38KQE	ZB45KQ ZB45KQE	ZB48KQ ZB48KQE
モーターの種類	TFD
	PFJ	PFJ	PFJ	PFJ	PFJ
公称出力(HP)	2	2.5	3	3.5	4	5	6	7

排水量(m3/h)	5.9	6.8	8.6	9.9	11.4	14.5	17.2	18.8

始動電流(LRA) (アンプ)
TFD	24.5～26	30～32	36～40	41~46	50	58.6～65.5	67～74	101
PFJ	53～58	56～61	75～82	89~97	113

定格負荷電流(RLA) (アンプ)
TFD	4.30	4.30	5.70	7.10	7.90	8.90	11.50	12.1
PFJ	11.4	12.9	16.4	18.9	19.3

最大。動作電流 (MCC) (アンプ)
TFD	6.0	6.0	8.0	10.0	11.0	12.5	16.1	17.0
PFJ	16	18	23	24	27
動作容量 (単相)	40μF/370V	45μF/370V	50μF/370V	60μF/370V	60μF/370V
クランクケースヒーター電力(W)	70

アダプター外径(インチ)
吐出サイズ	1/2	1/2	1/2	1/2	1/2	1/2	1/2	3/4
吸引サイズ	3/4	3/4	3/4	3/4	7/8	7/8	7/8	7/8

寸法(mm.)
長さ(L)	242	242	243	243	242	242	242	242
幅(W)	242	242	244	244	242	242	242	242
高さ(H)	383	389	412	425	430	457	457	457
ソール角（絞り）	190X190 (8.5)

オイルチャージ(L)	1.18	1.45	1.45	1.45	1.36	1.89	1.89	1.80

重量(kg)
正味重量	23	25	27	28	33	38	40	40
総重量	26	29	30	31	37	41	44	44

ZB シリーズエアコン用エマソンコープランドスクロールコンプレッサー
モデル	ZB66KQ ZB66KQE	ZB76KQ ZB76KQE	ZB88KQ	ZB95KQ	ZB114KQ
モーターの種類	TFD
公称出力(HP)	9	10	12	13	15
排水量(m3/h)	25.7	28.8	33.2	36.4	43.4
始動電流(LRA)(アンプ)
TFD	100～111	110~118	110~118	140	174
PFJ
定格負荷電流(RLA)(アンプ)
TFD	17.3	19.2	22.1	22.1	27.1
PFJ
最大。動作電流(MCC)(アンプ)
TFD	24.2	26.9	31	31	38
PFJ
クランクケースヒーター電力(W)	90
アダプター外径(インチ)
吐出サイズ	7/8	7/8	7/8	7/8	7/8
吸引サイズ	1 3/8	1 3/8	1 3/8	1 3/8	1 3/8
寸法(mm.)
長さ(L)
幅(W)	284	284	284	285	285
高さ(H)	546	546	546	552	553
ソール角（絞り）	190X190 (8.5)
オイルチャージ(L)	3.25	3.25	3.25	3.3	3.3
重量(kg)
正味重量	59	62	62	62	63
総重量	62	65	65	65	66

ZB シリーズエアコン用エマソンコープランドスクロールコンプレッサー
モデル	ZB15KQ ZB15KQE	ZB19KQ ZB19KQE	ZB21KQ ZB21KQE	ZB26KQ ZB26KQE	ZB29KQ ZB29KQE	ZB38KQ ZB38KQE	ZB45KQ ZB45KQE	ZB48KQ ZB48KQE
モーターの種類	TFD
	PFJ	PFJ	PFJ	PFJ	PFJ
公称出力(HP)	2	2.5	3	3.5	4	5	6	7

排水量(m3/h)	5.9	6.8	8.6	9.9	11.4	14.5	17.2	18.8

始動電流(LRA) (アンプ)
TFD	24.5～26	30～32	36～40	41~46	50	58.6～65.5	67～74	101
PFJ	53～58	56～61	75～82	89~97	113

定格負荷電流(RLA) (アンプ)
TFD	4.30	4.30	5.70	7.10	7.90	8.90	11.50	12.1
PFJ	11.4	12.9	16.4	18.9	19.3

最大。動作電流 (MCC) (アンプ)
TFD	6.0	6.0	8.0	10.0	11.0	12.5	16.1	17.0
PFJ	16	18	23	24	27
動作容量 (単相)	40μF/370V	45μF/370V	50μF/370V	60μF/370V	60μF/370V
クランクケースヒーター電力(W)	70

アダプター外径(インチ)
吐出サイズ	1/2	1/2	1/2	1/2	1/2	1/2	1/2	3/4
吸引サイズ	3/4	3/4	3/4	3/4	7/8	7/8	7/8	7/8

寸法(mm.)
長さ(L)	242	242	243	243	242	242	242	242
幅(W)	242	242	244	244	242	242	242	242
高さ(H)	383	389	412	425	430	457	457	457
ソール角（絞り）	190X190 (8.5)

オイルチャージ(L)	1.18	1.45	1.45	1.45	1.36	1.89	1.89	1.80

重量(kg)
正味重量	23	25	27	28	33	38	40	40
総重量	26	29	30	31	37	41	44	44

タグ:

商品の詳細

家へ製品

Copeland スクロール圧縮機

黒い空気Conditoningスクロール圧縮機5HP Copeland ZB38KQE-PFJ-551

全カテゴリー

黒い空気Conditoningスクロール圧縮機5HP Copeland ZB38KQE-PFJ-551

ブランド名:	Copeland
モデル番号:	ZB38KQE- PFJ -551
Moq:	1pcs
価格:	discussed
パッケージの詳細:	1 つのパレットの木の場合か 12 単位
支払条件:	L/C、T/T、ウェスタンユニオン

詳細情報

製品説明

詳細情報

起源の場所:

中国

ブランド名:

Copeland

証明:

CE/UL

モデル番号:

ZB38KQE- PFJ -551

ピストンタイプ:

スクロール

電源:

ACパワー

ドライブモード:

電気

構成:

固定式

温度:

中高温

電圧:

1相 / 220V-230V

保証:

1年

冷媒:

R134/R404/R407/R507

繋がり:

ローラトック

北西:

38kg

色:

黒

アプリケーション:

冷凍部品

総重量:

41kg

l*w*h:

242*242*457

HP:

5馬力

最小注文数量:

1pcs

価格:

discussed

パッケージの詳細:

1 つのパレットの木の場合か 12 単位

受渡し時間:

支払を受け取った後 7-10 仕事日

支払条件:

L/C、T/T、ウェスタンユニオン

供給の能力:

1 ヶ月あたりの 5,000pcs

ハイライト:

copeland AC圧縮機

copeland a.c.の圧縮機

製品説明

5HP ブラックエマーソンコープランド ZB38KQE-PFJ-551 エアコンスクロールコンプレッサー

製品説明

中温冷凍用途向けの ZB Copeland スクロールコンプレッサー

製品の特徴

オイルサイトグラス
オイル充填/排出用のシュレーダー接続
単一コンプレッサーの動作用にソフトな取り付けゴムが付属しています (複数のコンプレッサー [パック] の取り付けにはハードな取り付けが必要です)
内部モーター保護。

タイプ: 密閉スクロールコンプレッサー

プロデューサー: コープランド

シリーズ: ZB

ブランド：	コープランド
繋がり：	ロタロック
寸法1 (mm):	438
モデル番号:	ZB38KQE PFJ551
保証：	1年
装飾パネルを含む奥行き (mm):	242
変位CC:	14,4
電源:	220-230V/1ph/50Hz
電気定格:	32
冷媒：	承認された冷媒については、Copeland の文献を参照してください。
チューブ接続サイズ(mm):	-
バルブ接続:	7/8
装飾パネルを含む幅 (mm):	242
適用温度 (C):	-
適用温度 (C):	-

タイプ: 密閉スクロールコンプレッサー

プロデューサー: コープランド

シリーズ: ZB

モデル: ZB38KQE-PFJ-551

技術データ


変位[m3/h]:	14,4
音響パワー[dBA]:	72
音圧レベル[dB]:	61
正味重量[kg]:	37,4
オイルチャージ[dm3]:	1,9
最大高圧[バー]:	28.8
最大静止圧力[バー]:	21
最低ローサイド温度[℃]:	-35
最大ローサイド温度[℃]:	50
PEDカテゴリー:	1

電気データ


電源[V/~/Hz]:	220-240V/1/50Hz
ロックされたローター電流[A]:	142
最大。動作電流[A]:	32,3
巻線抵抗[Ω]:	0,4

接続

		インチ
吸引ロトロックバルブ接続:		1 1/4"
排出ロトロックバルブ接続:		1"
付属のスリーブを使用した吸引接続:		7/8"
付属のスリーブを使用した排出接続:		1/2"

冷却能力[kW】

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	3.75	4.72	5.92	7.36	9.04	10.96	13.11	-	-	-	-
15	3.44	4.40	5.58	7.00	8.66	10.54	12.66	2月15日	-	-	-
20	3.14	4.07	5.22	6.61	8.22	10.06	12.14	14.44	16.98	-	-
25	2.86	3.74	4.85	6.18	7.73	9.52	11.53	13.77	16.24	18.94	-
30	2.62	3.43	4.47	5.73	7.21	8.92	10.85	13.01	15.40	18.01	20.85
35	2.41	3.15	4.10	5.28	6.67	8.29	10.12	12.18	14.46	16.97	19.70
40	2.26	2.90	3.75	4.82	6.11	7.62	9.34	11.29	13.45	15.84	18.45
45	-	-	3.43	4.38	5.55	6.93	8.53	10.34	12.38	14.62	9月17日
50	-	-	-	3.97	5.00	6.24	7.69	9.36	11.24	13.33	15.64
55	-	-	-	-	4.46	5.54	6.84	8.34	10.05	11.98	14.12
60	-	-	-	-	-	4.86	5.98	7.30	8.83	10.57	12.52

電源入力[kW】

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	1.96	2.00	2.03	2.07	2.11	2.18	2.28	-	-	-	-
15	2.15	2.20	2.23	2.26	2.30	2.35	2.43	2.55	-	-	-
20	2.36	2.42	2.45	2.49	2.52	2.56	2.63	2.72	2.85	-	-
25	2.59	2.66	2.70	2.74	2.77	2.81	2.86	2.93	3.04	3.19	-
30	2.83	2.92	2.98	3.02	3.05	3.09	3.13	3.19	3.27	3.40	3.57
35	3.10	3.21	3.28	3.33	3.37	3.40	3.44	3.49	3.56	3.66	3.81
40	3.39	3.52	3.61	3.67	3.72	3.75	3.79	3.83	3.89	3.98	4.10
45	-	-	3.96	4.04	4.10	4.14	4.18	4.22	4.27	4.34	4.45
50	-	-	-	4.45	4.52	4.57	4.61	4.65	4.70	4.76	4.85
55	-	-	-	-	4.97	5.03	5.08	5.13	5.17	5.23	5.30
60	-	-	-	-	-	5.54	5.60	5.65	5.69	5.75	5.82

現在[A】

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	11.89	11.99	12.06	12.13	12.25	12.47	12.81	-	-	-	-
15	12.46	12.60	12.69	12.76	12.86	2月13日	13.30	13.72	-	-	-
20	13.10	13.31	13.43	13.52	13.61	13.74	13.96	14.30	14.80	-	-
25	13.84	14.12	14.29	14.41	14.50	14.62	14.79	7月15日	15.49	9月16日	-
30	14.67	4月15日	15.28	15.43	15.55	15.66	15.81	4月16日	16.39	16.89	17.60
35	15.60	6月16日	16.38	16.60	16.74	16.87	17.01	17.20	17.49	17.92	18.52
40	16.63	17.21	17.62	17.91	18.10	18.25	18.39	18.56	18.81	19.17	19.69
45	-	-	18.99	19.36	19.62	19.81	19.96	20.13	20.35	20.66	10月21日
50	-	-	-	20.97	21:30	21.54	21.73	21.91	11月22日	22.38	22.76
55	-	-	-	-	23.15	23.46	23.70	23.89	10月24日	24.35	24.68
60	-	-	-	-	-	25.57	25.86	10月26日	26.31	26.55	26.86

質量流量[kg/h】

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	71.90	94.52	120.74	151.03	185.83	225.61	270.81	-	-	-	-
15	70.15	92.49	118.83	149.62	185.31	226.36	273.23	326.37	-	-	-
20	68.30	90.07	116.22	147.21	183.50	225.53	273.76	328.65	390.65	-	-
25	66.58	87.48	113.15	144.04	180.62	223.33	272.63	328.98	392.82	464.62	-
30	65.23	84.95	109.84	140.34	176.90	220.00	270.07	327.57	392.96	466.69	549.21
35	64.46	82.71	106.52	136.32	172.58	215.76	266.30	324.66	391.29	466.65	551.20
40	64.50	80.99	103.41	132.23	167.88	210.84	261.55	320.47	388.05	464.75	551.02
45	-	-	100.76	128.28	163.03	205.48	256.06	315.24	383.46	461.20	548.89
50	-	-	-	124.71	158.26	199.89	250.04	309.18	377.76	456.23	545.05
55	-	-	-	-	153.80	194.31	243.74	302.54	371.17	450.08	539.72
60	-	-	-	-	-	188.97	237.37	295.54	363.92	442.96	533.13

警官[W/W】

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	1.92	2.36	2.92	3.56	4.28	5.02	5.75	-	-	-	-
15	1.60	2.00	2.50	3.10	3.76	4.48	5.21	5.90	-	-	-
20	1.33	1.68	2.13	2.66	3.26	3.93	4.62	5.32	5.97	-	-
25	1.11	1.41	1.79	2.26	2.79	3.39	4.04	4.70	5.35	5.94	-
30	0.92	1.18	1.50	1.90	2.36	2.89	3.47	4.08	4.70	5.30	5.84
35	0.78	0.98	1.25	1.58	1.98	2.44	2.94	3.49	4.06	4.63	5.17
40	0.67	0.82	1.04	1.31	1.64	2.03	2.47	2.95	3.46	3.98	4.50
45	-	-	0.87	1.08	1.35	1.67	2.04	2.45	2.90	3.37	3.84
50	-	-	-	0.89	1.11	1.37	1.67	2.01	2.39	2.80	3.23
55	-	-	-	-	0.90	1.10	1.35	1.63	1.94	2.29	2.66
60	-	-	-	-	-	0.88	1.07	1.29	1.55	1.84	2.15

適用範囲


		最高蒸発温度
		吸入ガス温度25℃
		10Kガスオーバーヒート

動作条件：吸入ガス温度20℃、0Kサブクール

t_c- 凝縮温度[℃】

t_e- 蒸発温度[℃】

さらに多くの ZB コンプレッサーを供給可能

モデル	仕様	ZRシリーズとの比較
ZB15KQ-PFJ-524	2馬力溶接 R22	ZB15=ZR24
ZB15KQ-TFD-524	2馬力溶接 R22
ZB15KQE-PFJ-524	2馬力溶接 R404a
ZB15KQE-TFD-524	2馬力溶接 R404a

ZB19KQ-PFJ-524	2.3馬力溶接 R22	ZB19=ZR28
ZB19KQ-TFD-524	2.3馬力溶接 R22
ZB19KQE-PFJ-524	2.3馬力溶接 R404a
ZB19KQE-TFD-524	2.3馬力溶接 R404a

ZB21KQ-PFJ-524	3馬力溶接 R22	ZB21=ZR36
ZB21KQ-TFD-524	3馬力溶接 R22
ZB21KQE-PFJ-524	3馬力溶接 R404a
ZB21KQE-TFD-524	3馬力溶接 R404a

ZB26KQ-PFJ-524	3.5HP 溶接 R22	ZB26=ZR42
ZB26KQ-TFD-524	3.5HP 溶接 R22
ZB26KQE-PFJ-524	3.5HP 溶接 R404a
ZB26KQE-TFD-524	3.5HP 溶接 R404a

ZB30KQ-TFD-524	4馬力溶接 R22	ZB30=ZR49
ZB30KQE-TFD-524	4馬力溶接 R404a	ZB30=ZR49

ZB38KQ-TFD-524	5馬力溶接 R22	ZB38=ZR61
ZB38KQE-TFD-524	5馬力溶接 R404a	ZB38=ZR61

ZB45KQ-TFD-524	6馬力溶接 R22	ZB45=ZR72
ZB45KQE-TFD-524	6馬力溶接 R404a	ZB45=ZR72

ZB58KQ-TFD-523	8HP ネジ R22	ZB58=ZR91
ZB58KQ-TFD-524	8馬力溶接 R22
ZB58KQE-TFD-523	8HP ネジ R404a
ZB58KQE-TFD-524	8馬力溶接 R404a

ZB66KQ-TFD-523	9HP ネジ R22	ZB66=ZR108
ZB66KQ-TFD-524	9HP 溶接 R22
ZB66KQE-TFD-523	9HP ネジ R404a
ZB66KQE-TFD-524	9HP 溶接 R404a

ZB76KQ-TFD-523	10HP ネジ R22	ZB76=ZR125
ZB76KQ-TFD-524	10馬力溶接 R22
ZB76KQE-TFD-523	10HP ネジ R404a
ZB76KQE-TFD-524	10馬力溶接 R404a

ZB88KQ-TFD-523	12HP スクリュー R22	ZB88=ZR144
ZB88KQ-TFD-524	12HP 溶接 R404a	ZB88=ZR144

ZB92KC-TWD-551	13HP スクリュー R22	ZB92=ZR16
ZB92KC-TWD-550	13HP 溶接 R22
ZB92KCE-TWD-551	13HP ネジ R404a
ZB92KCE-TWD-550	13HP 溶接 R404a

ZB11MC-TWD-551	15HP スクリュー R22	ZB11=ZR19
ZB11MC-TWD-550	15HP 溶接 R22
ZB11MCE-TWD-551	15HP ネジ R404a
ZB11MCE-TWD-550	15HP 溶接 R404a

ZB シリーズエアコン用エマソンコープランドスクロールコンプレッサー
モデル	ZB66KQ ZB66KQE	ZB76KQ ZB76KQE	ZB88KQ	ZB95KQ	ZB114KQ
モーターの種類	TFD
公称出力(HP)	9	10	12	13	15
排水量(m3/h)	25.7	28.8	33.2	36.4	43.4
始動電流(LRA)(アンプ)
TFD	100～111	110~118	110~118	140	174
PFJ
定格負荷電流(RLA)(アンプ)
TFD	17.3	19.2	22.1	22.1	27.1
PFJ
最大。動作電流(MCC)(アンプ)
TFD	24.2	26.9	31	31	38
PFJ
クランクケースヒーター電力(W)	90
アダプター外径(インチ)
吐出サイズ	7/8	7/8	7/8	7/8	7/8
吸引サイズ	1 3/8	1 3/8	1 3/8	1 3/8	1 3/8
寸法(mm.)
長さ(L)
幅(W)	284	284	284	285	285
高さ(H)	546	546	546	552	553
ソール角（絞り）	190X190 (8.5)
オイルチャージ(L)	3.25	3.25	3.25	3.3	3.3
重量(kg)
正味重量	59	62	62	62	63
総重量	62	65	65	65	66

ZB シリーズエアコン用エマソンコープランドスクロールコンプレッサー
モデル	ZB15KQ ZB15KQE	ZB19KQ ZB19KQE	ZB21KQ ZB21KQE	ZB26KQ ZB26KQE	ZB29KQ ZB29KQE	ZB38KQ ZB38KQE	ZB45KQ ZB45KQE	ZB48KQ ZB48KQE
モーターの種類	TFD
	PFJ	PFJ	PFJ	PFJ	PFJ
公称出力(HP)	2	2.5	3	3.5	4	5	6	7

排水量(m3/h)	5.9	6.8	8.6	9.9	11.4	14.5	17.2	18.8

始動電流(LRA) (アンプ)
TFD	24.5～26	30～32	36～40	41~46	50	58.6～65.5	67～74	101
PFJ	53～58	56～61	75～82	89~97	113

定格負荷電流(RLA) (アンプ)
TFD	4.30	4.30	5.70	7.10	7.90	8.90	11.50	12.1
PFJ	11.4	12.9	16.4	18.9	19.3

最大。動作電流 (MCC) (アンプ)
TFD	6.0	6.0	8.0	10.0	11.0	12.5	16.1	17.0
PFJ	16	18	23	24	27
動作容量 (単相)	40μF/370V	45μF/370V	50μF/370V	60μF/370V	60μF/370V
クランクケースヒーター電力(W)	70

アダプター外径(インチ)
吐出サイズ	1/2	1/2	1/2	1/2	1/2	1/2	1/2	3/4
吸引サイズ	3/4	3/4	3/4	3/4	7/8	7/8	7/8	7/8

寸法(mm.)
長さ(L)	242	242	243	243	242	242	242	242
幅(W)	242	242	244	244	242	242	242	242
高さ(H)	383	389	412	425	430	457	457	457
ソール角（絞り）	190X190 (8.5)

オイルチャージ(L)	1.18	1.45	1.45	1.45	1.36	1.89	1.89	1.80

重量(kg)
正味重量	23	25	27	28	33	38	40	40
総重量	26	29	30	31	37	41	44	44

ZB シリーズエアコン用エマソンコープランドスクロールコンプレッサー
モデル	ZB66KQ ZB66KQE	ZB76KQ ZB76KQE	ZB88KQ	ZB95KQ	ZB114KQ
モーターの種類	TFD
公称出力(HP)	9	10	12	13	15
排水量(m3/h)	25.7	28.8	33.2	36.4	43.4
始動電流(LRA)(アンプ)
TFD	100～111	110~118	110~118	140	174
PFJ
定格負荷電流(RLA)(アンプ)
TFD	17.3	19.2	22.1	22.1	27.1
PFJ
最大。動作電流(MCC)(アンプ)
TFD	24.2	26.9	31	31	38
PFJ
クランクケースヒーター電力(W)	90
アダプター外径(インチ)
吐出サイズ	7/8	7/8	7/8	7/8	7/8
吸引サイズ	1 3/8	1 3/8	1 3/8	1 3/8	1 3/8
寸法(mm.)
長さ(L)
幅(W)	284	284	284	285	285
高さ(H)	546	546	546	552	553
ソール角（絞り）	190X190 (8.5)
オイルチャージ(L)	3.25	3.25	3.25	3.3	3.3
重量(kg)
正味重量	59	62	62	62	63
総重量	62	65	65	65	66

ZB シリーズエアコン用エマソンコープランドスクロールコンプレッサー
モデル	ZB15KQ ZB15KQE	ZB19KQ ZB19KQE	ZB21KQ ZB21KQE	ZB26KQ ZB26KQE	ZB29KQ ZB29KQE	ZB38KQ ZB38KQE	ZB45KQ ZB45KQE	ZB48KQ ZB48KQE
モーターの種類	TFD
	PFJ	PFJ	PFJ	PFJ	PFJ
公称出力(HP)	2	2.5	3	3.5	4	5	6	7

排水量(m3/h)	5.9	6.8	8.6	9.9	11.4	14.5	17.2	18.8

始動電流(LRA) (アンプ)
TFD	24.5～26	30～32	36～40	41~46	50	58.6～65.5	67～74	101
PFJ	53～58	56～61	75～82	89~97	113

定格負荷電流(RLA) (アンプ)
TFD	4.30	4.30	5.70	7.10	7.90	8.90	11.50	12.1
PFJ	11.4	12.9	16.4	18.9	19.3

最大。動作電流 (MCC) (アンプ)
TFD	6.0	6.0	8.0	10.0	11.0	12.5	16.1	17.0
PFJ	16	18	23	24	27
動作容量 (単相)	40μF/370V	45μF/370V	50μF/370V	60μF/370V	60μF/370V
クランクケースヒーター電力(W)	70

アダプター外径(インチ)
吐出サイズ	1/2	1/2	1/2	1/2	1/2	1/2	1/2	3/4
吸引サイズ	3/4	3/4	3/4	3/4	7/8	7/8	7/8	7/8

寸法(mm.)
長さ(L)	242	242	243	243	242	242	242	242
幅(W)	242	242	244	244	242	242	242	242
高さ(H)	383	389	412	425	430	457	457	457
ソール角（絞り）	190X190 (8.5)

オイルチャージ(L)	1.18	1.45	1.45	1.45	1.36	1.89	1.89	1.80

重量(kg)
正味重量	23	25	27	28	33	38	40	40
総重量	26	29	30	31	37	41	44	44

タグ:

Shenzhen Ruifujie Technology Co., Ltd.

冷凍の蒸化器

DJ/低温蒸発機

冷凍の凝縮の単位

スクロール型冷却装置

空気冷却式冷凝装置

水冷凍コンデンサー装置

冷凍スクロール圧縮機

半密閉冷凍の圧縮機

carlyleの圧縮機

Copeland スクロール圧縮機

Bitzer のピストン圧縮機

スクリュー式コンプレッサー

日立スクロール圧縮機

Embraco Asperaの圧縮機

AC回転式圧縮機

空気によって冷却されるコンデンサー

冷蔵庫部品

産業冷蔵室

薄片の製氷機

ブロックの製氷機

冷凍の蒸化器

DJ/低温蒸発機

冷凍の凝縮の単位

スクロール型冷却装置

空気冷却式冷凝装置

水冷凍コンデンサー装置

冷凍スクロール圧縮機

半密閉冷凍の圧縮機

carlyleの圧縮機

Copeland スクロール圧縮機

Bitzer のピストン圧縮機

スクリュー式コンプレッサー

日立スクロール圧縮機

Embraco Asperaの圧縮機

AC回転式圧縮機

空気によって冷却されるコンデンサー

冷蔵庫部品

産業冷蔵室

薄片の製氷機

ブロックの製氷機

商品の詳細

黒い空気Conditoningスクロール圧縮機5HP Copeland ZB38KQE-PFJ-551

copeland AC圧縮機

copeland a.c.の圧縮機

製品説明

製品の特徴

商品の詳細

冷凍の蒸化器

DJ/低温蒸発機

冷凍の凝縮の単位

スクロール型冷却装置

空気冷却式冷凝装置

水冷凍コンデンサー装置

冷凍スクロール圧縮機

半密閉冷凍の圧縮機

carlyleの圧縮機

Copeland スクロール圧縮機

Bitzer のピストン圧縮機

スクリュー式コンプレッサー

日立スクロール圧縮機

Embraco Asperaの圧縮機

AC回転式圧縮機

空気によって冷却されるコンデンサー

冷蔵庫部品

産業冷蔵室

薄片の製氷機

ブロックの製氷機

黒い空気Conditoningスクロール圧縮機5HP Copeland ZB38KQE-PFJ-551

copeland AC圧縮機

copeland a.c.の圧縮機

製品説明

製品の特徴
