商品の詳細:
お支払配送条件:
|
| モデル番号: | 4VES-10 （Y） | タイプ: | ユニットを凝縮 |
|---|---|---|---|
| 冷却容量:: | 19190W | 油を差される:: | 3GS オイル SUNISO SL32S |
| 冷却するガス: | R22/R404A | 電圧: | 220V/380V |
| アプリケーション: | 冷凍庫 | 馬力:: | 10 HP |
| sunctionライン: | 28mm | 液体ライン:: | 16 mm |
| ハイライト: | AC コンデンサーの単位,空気によって冷却される凝縮の単位 |
||

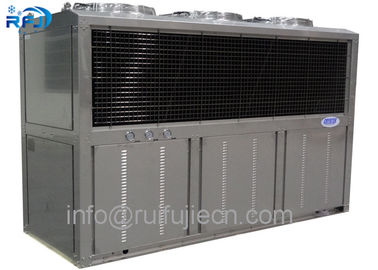

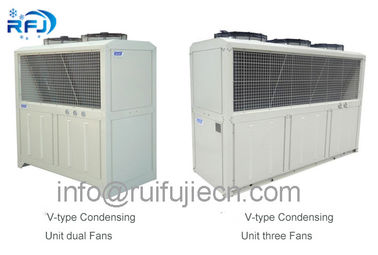

10HP Bitzerオリジナル凝縮ユニット/空冷ユニット4VES-10Y
製品説明
技術的パラメータ
| トップ吐出圧縮機凝縮ユニット（Uタイプ） | ||||||||||||
| 製品説明： 1.凝縮ユニットが完全に組み立てられた、インストールはサイト、わずかなスペース占有によって制約されていません。 コンデンサー用の二重コイル、熱交換の損失を排除します。 3.トップ放電の設計では、空気の流れの原理と一致した空気の循環、リフロー現象がなく、熱伝達の効率が向上する。 4.外部ロータモーター、低騒音、低出力、大風量。 完全な保護システムと凝縮ユニットの内部5.オリジナルの圧縮機。 | ||||||||||||
| 技術的パラメータ | ||||||||||||
| パフォーマンスModle | RFJ030H（U） | RFJ040H（U） | RFJ050H（U） | RFJ060H（U） | パフォーマンスModle | RFJ080H（U） | RFJ100H（U） | RFJ120H（U） | RFJ1500H（U） | |||
| 名目電力（HP） | 3HP | 4HP | 5HP | 6HP | 名目電力（HP） | 8HP | 10HP | 12HP | 15HP | |||
| 通常の冷凍能力 （KW） | 5.05 | 6.05 | 8.00 | 10.20 | 通常の冷凍能力 （KW） | 11.00 | 17.80 | 20.40 | 25.60 | |||
| モーターパワー （W） | 180W | 250W | 2 * 180W | 2 * 250W | モーターパワー （W） | 2 * 250W | 2 * 450W | 2 * 450W | 2 * 600W | |||
| ファンの径（mm） | Φ400 | Φ450 | Φ400 | Φ450 | ファンの径（mm） | Φ450 | Φ500 | Φ500 | Φ550 | |||
| 電動機の台数（a） | 1 | 1 | 2 | 2 | 電動機の台数（a） | 2 | 2 | 2 | 2 | |||
| Air Voume （M3 / H） | 4500 | 4500 | 6220 | 6220 | Air Voume （M3 / H） | 9000 | 13000 | 13000 | 16600 | |||
| インポートとエクスポート | インチ（mm） | Φ16 | Φ16 | Φ16 | Φ22 | インポートとエクスポート | インチ（mm） | Φ22 | Φ28 | Φ28 | Φ28 | |
| アウト（mm） | Φ10 | Φ10 | Φ12 | Φ12 | アウト（mm） | Φ12 | Φ12 | Φ16 | Φ16 | |||
| 寸法（mm） | L（mm） | 750 | 1000 | 1270 | 1270 | 寸法（mm） | L（mm） | 1370年 | 1410年 | 1500 | 1700 | |
| w（mm） | 650 | 650 | 700 | 700 | w（mm） | 800 | 850 | 900 | 900 | |||
| 820 | 820 | 820 | 920 | 920 | 1030 | 1130 | 1130 | |||||
| 設置サイズ（mm） | a（mm） | 420 | 700 | 870 | 870 | 設置サイズ（mm） | a（mm） | 970 | 910 | 900 | 1100 | |
| b（mm） | 720 | 720 | 770 | 770 | b（mm） | 860 | 910 | 960 | 1060 | |||
| 注：1.上記のデータは凝縮温度のベースに40℃、蒸発温度は-15℃、 2.事前通知なしに変更された設計の権利を保持する。 | ||||||||||||

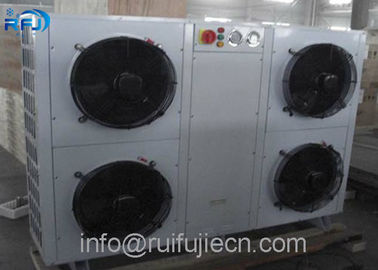

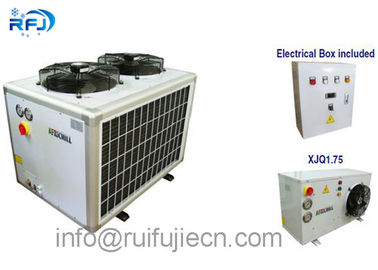

| ボックスタイプコンプレッサー凝縮ユニット寸法 | |||||||
| ユニットモデル | A | B | C | D | H | H1 | 取り付け穴 |
| RFJ-BRA09M / 60 RFJ-BRA06H / 60 | 1050 | 750 | 700 | 850 | 1380 | 1500 | 4-θ13 |
| RFJ-BRA12M / 80 RFJ-BRA09H / 80 | 1150 | 880 | 830 | 950 | 1500 | 1630年 | 4-θ13 |
| RFJ-BRA14M / 100 RFJ-BRA10H / 100 | 1370年 | 880 | 830 | 1170 | 1600 | 1730 | 4-θ13 |
| RFJ-BRA18M / 120 RFJ-BRA12H / 120 | 1450 | 950 | 900 | 1250 | 1600 | 1730 | 4-θ13 |
| RFJ-BRA23M / 160 RFJ-BRA15H / 160 | 1610 | 950 | 900 | 1410年 | 1600 | 1730 | 4-θ13 |
| RFJ-BRA28M / 200 RFJ-BRA20H / 200 | 1710 | 950 | 900 | 1510 | 1650 | 1830 | 4-θ13 |
| RFJ-BRA34M / 240 RFJ-BRA25H / 240 | 2120 | 1050 | 1050 | 1920 | 1780 | 1900年 | 4-θ13 |
| RFJ-BRA30H / 270 | 2300 | 1050 | 1050 | 2100 | 1780 | 1900年 | 4-θ13 |
| RFJ-BRA44M / 300 RFJ-BRA35H / 300 | 2450 | 1050 | 1050 | 2250 | 1780 | 1900年 | 4-θ13 |
